Expérimentations sur les cellules photovoltaïques

Objectifs :

  • Mesurer les performances d’un panneau photovoltaïque en conditions simulées.
  • Étudier l’influence de différents paramètres (éclairement, température, charge).

Activités

  1. Montage expérimental :
    • Consigne : Suivre les étapes suivantes pour le montage :

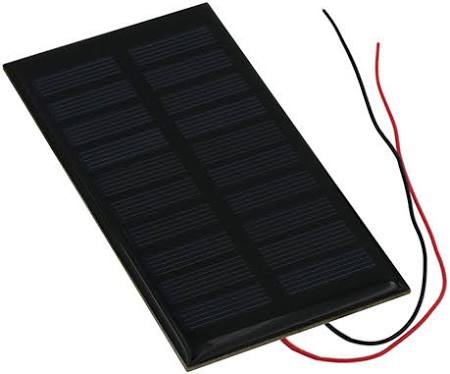

      • Installer la cellule photovoltaïque sur une table.

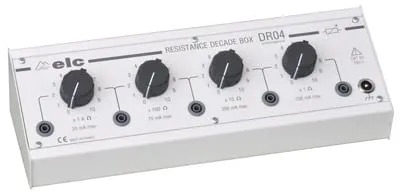

      • Connecter le panneau à une boîte de résistances.

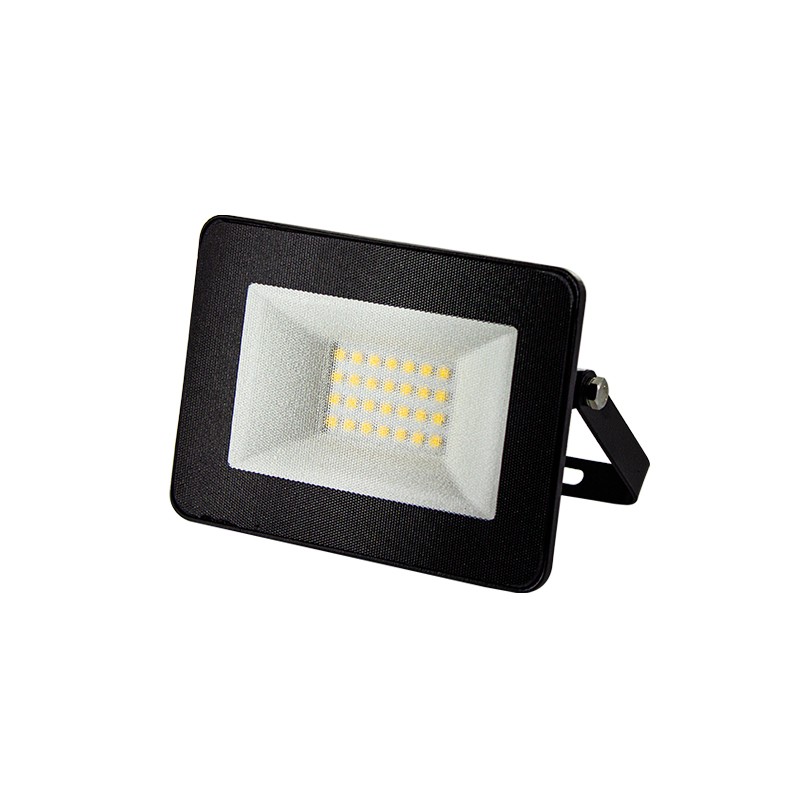

      • Placer le projecteur LED à une distance fixe (ex. 30cm) de la cellule photovoltaïque.
  • Mesures (30 min) :

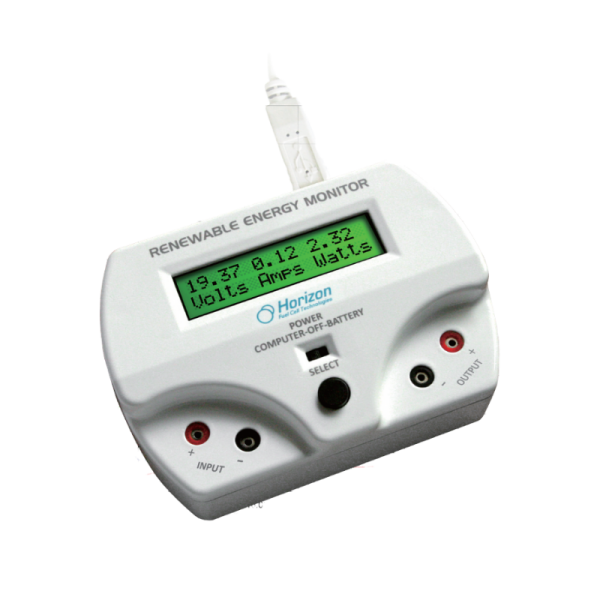

    • Consigne : Utiliser le compteur d’énergie et relevez:
      • La tension (U), le courant (I)et la puissance (W)produits par le panneau.
    • Étape 1 : Noter les valeurs mesurées dans un tableau Excel et tracer la courbe de la puissance. En déduire la charge optimum.
  •
Table of R, U, I, P
R (Ω) U (mV) I (mA) P (mW)
4000
3000
1000
400
200
100
80
60
40
20
  • Étude des paramètres (30 min) :
    • Consigne : Réglez la charge pour avoir le maximum de puissance avec la cellule photovoltaïque.
    • Étape 2 : Utiliser le sèche-cheveux pour chauffer le panneau et observer l’effet de la température sur la production dans un tableau Excel.
    • Étape 3 : Tracer la courbe Puissance en fonction de la température.
T(C°) P(mW)
... ...
... ...
... ...

Télécharger le document réponse ici
