Expérimentation 2

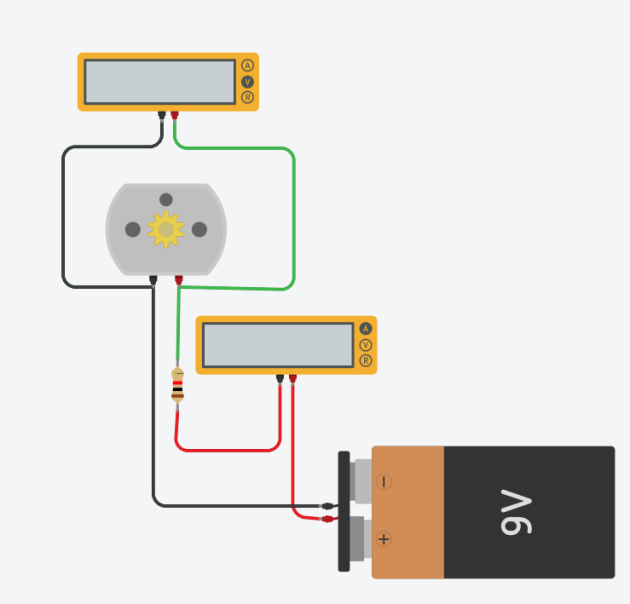

Nous allons faire varier la tension grâce « au pont diviseur ». Dans cette expérimentation on va faire varier la tension au borne du moteur avec une résistance. Voir ici le principe. (Le moteur a une résistance interne.)

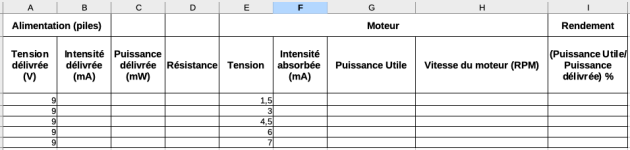

Changer la résistance pour adapter successivement la tension au borne du moteur et compléter le tableau dans un nouvel onglet du tableur.
Les colonnes C, G, I (et si possible D) seront calculées.
Faire un graphique avec en abscisses la vitesse du moteur et en ordonnées le rendement.
Que constatez vous ? Qu'en déduisez vous en terme d'économie d'énergie ?
Proposez une modification pour faire varier la tension au borne du moteur de façon plus simple.
